Acciaio per molle EN 10132 - 1/4 (DIN 17222)
Ø da 1,2 a 30 mm: nastro
Acciaio inossidabile A4 – AISI 316 L (W.N. 1.4404)
Ø da 1,5 a 19 mm: nastro
Acciaio inossidabile AISI 301 (W.N. 1.4310)
Ø 24 e 30 mm: nastro
Anelli di sicurezza
Anelli a montaggio radiale
DIN 6799
Anelli elastici per alberi
DIN 6799
I DIN 6799 sono anelli per alberi a montaggio radiale di vasta applicazione.
Il loro montaggio avviene spingendo semplicemente l’anello nella cava sull’albero, utilizzando l’apposita Pinza di montaggio.
Gli anelli DIN 6799 possono essere forniti infilati su stecche d’acciaio, permettendo così l’utilizzo di Attrezzi e Pinze di montaggio per un più rapido e facile montaggio.
|

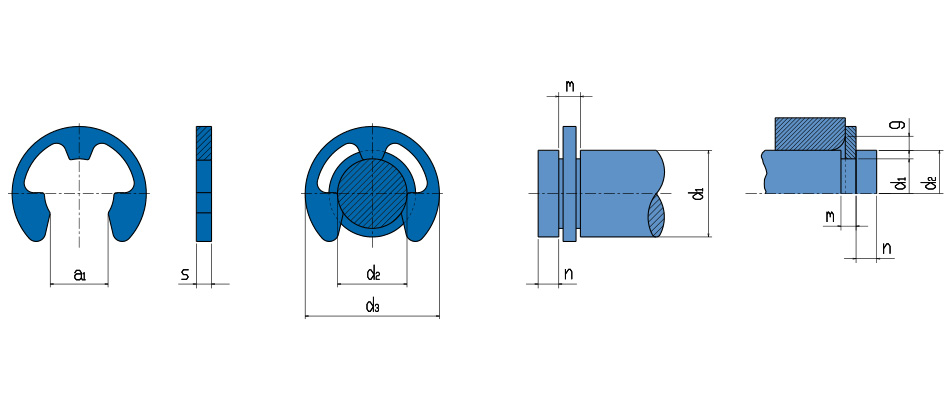

MISURA
|
DIMENSIONI ANELLO
|
DIMENSIONI SEDE
|
DATI COMPLEMENTARI
|
PESO
|
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
d2
h11
|
d3
max
|
s
|
toll
|
a1
|
toll
|
d1
min
|
d1
max
|
m
|
toll
|
n
min
|
FN
kN
|
FN
d1
|
FR
kN
|
g
|
FRg
kN
|
nabl
min ˉ¹
|
Kg/
1000
|
|||
| legenda simbologia | ||||||||||||||||||||
| 1,2 | 3,25 | 0,30 | 0,02 | -0,02 | 1,01 | 0,040 | -0,040 | 1,4 | 2,0 | 0,34 | 0,04 | 0 | 0,6 | 0,04 | 1,5 | 0,12 | 0,4 | 0,06 | 47.000 | 0,007 |
| 1,5 | 4,25 | 0,40 | 0,02 | -0,02 | 1,28 | 0,040 | -0,040 | 2,0 | 2,5 | 0,44 | 0,04 | 0 | 0,8 | 0,07 | 2,0 | 0,22 | 0,6 | 0,11 | 43.000 | 0,018 |
| 1,9 | 4,80 | 0,50 | 0,02 | -0,02 | 1,61 | 0,040 | -0,040 | 2,5 | 3,0 | 0,54 | 0,05 | 0 | 1,0 | 0,10 | 2,5 | 0,35 | 0,7 | 0,17 | 40.000 | 0,027 |
| 2,3 | 6,30 | 0,60 | 0,02 | -0,02 | 1,94 | 0,040 | -0,040 | 3,0 | 4,0 | 0,64 | 0,05 | 0 | 1,0 | 0,15 | 3,0 | 0,50 | 0,9 | 0,24 | 38.000 | 0,060 |
| 3,2 | 7,30 | 0,60 | 0,02 | -0,02 | 2,70 | 0,040 | -0,040 | 4,0 | 5,0 | 0,64 | 0,05 | 0 | 1,0 | 0,22 | 4,0 | 0,65 | 0,9 | 0,32 | 35.000 | 0,074 |
| 4 | 9,30 | 0,70 | 0,02 | -0,02 | 3,34 | 0,048 | -0,048 | 5,0 | 7,0 | 0,74 | 0,05 | 0 | 1,2 | 0,25 | 5,0 | 0,95 | 1,0 | 0,47 | 32.000 | 0,144 |
| 5 | 11,30 | 0,70 | 0,02 | -0,02 | 4,11 | 0,048 | -0,048 | 6,0 | 8,0 | 0,74 | 0,05 | 0 | 1,2 | 0,90 | 7,0 | 1,15 | 1,0 | 0,60 | 28.000 | 0,214 |
| 6 | 12,30 | 0,70 | 0,02 | -0,02 | 5,26 | 0,048 | -0,048 | 7,0 | 9,0 | 0,74 | 0,05 | 0 | 1,2 | 1,10 | 8,0 | 1,35 | 1,1 | 0,70 | 25.000 | 0,231 |
| 7 | 14,30 | 0,90 | 0,02 | -0,02 | 5,84 | 0,048 | -0,048 | 8,0 | 11,0 | 0,94 | 0,05 | 0 | 1,5 | 1,25 | 9,0 | 1,80 | 1,3 | 1,00 | 22.000 | 0,400 |
| 8 | 16,30 | 1,00 | 0,03 | -0,03 | 6,52 | 0,058 | -0,058 | 9,0 | 12,0 | 1,05 | 0,08 | 0 | 1,8 | 1,42 | 10,0 | 2,50 | 1,5 | 1,25 | 20.000 | 0,599 |
| 9 | 18,80 | 1,10 | 0,03 | -0,03 | 7,63 | 0,058 | -0,058 | 10,0 | 14,0 | 1,15 | 0,08 | 0 | 2,0 | 1,60 | 11,0 | 3,00 | 1,6 | 1,50 | 17.000 | 0,904 |
| 10 | 20,40 | 1,20 | 0,03 | -0,03 | 8,32 | 0,058 | -0,058 | 11,0 | 15,0 | 1,25 | 0,08 | 0 | 2,0 | 1,70 | 12,0 | 3,50 | 1,8 | 1,75 | 15.000 | 1,138 |
| 12 | 23,40 | 1,30 | 0,03 | -0,03 | 10,45 | 0,070 | -0,070 | 13,0 | 18,0 | 1,35 | 0,08 | 0 | 2,5 | 3,10 | 15,0 | 4,70 | 1,9 | 2,30 | 13.000 | 1,538 |
| 15 | 29,40 | 1,50 | 0,03 | -0,03 | 12,61 | 0,070 | -0,070 | 16,0 | 24,0 | 1,55 | 0,08 | 0 | 3,0 | 7,00 | 20,0 | 7,80 | 2,2 | 3,30 | 11.000 | 3,119 |
| 19 | 37,60 | 1,75 | 0,03 | -0,03 | 15,92 | 0,070 | -0,070 | 20,0 | 31,0 | 1,80 | 0,08 | 0 | 3,5 | 10,00 | 25,0 | 11,00 | 2,5 | 3,60 | 7.600 | 5,619 |
| 24 | 44,60 | 2,00 | 0,03 | -0,03 | 21,88 | 0,084 | -0,084 | 25,0 | 38,0 | 2,05 | 0,08 | 0 | 4,0 | 13,00 | 30,0 | 15,00 | 3,0 | 4,00 | 5.500 | 8,180 |
| 30 | 52,60 | 2,50 | 0,03 | -0,03 | 25,80 | 0,084 | -0,084 | 32,0 | 42,0 | 2,55 | 0,08 | 0 | 4,5 | 16,50 | 36,0 | 23,00 | 3,5 | 5,30 | 4.200 | 14,440 |
Dimensioni in mm
Visualizza dati tecnici
Materiali utilizzati
scopriDurezze
Acciaio per molle EN 10132 - 1/4 (DIN 17222)
Ø da 1,2 a 30 mm: HV 460 ÷ 580, HRC 46 ÷ 54
Acciaio inossidabile A4 – AISI 316 L (W.N. 1.4404)
Ø da 1,5 a 3,2 mm: resistenza 1176 ÷ 1274 N/mm² - 120 ÷ 130 Kg/mm²
Ø da 4 a 6 mm: resistenza 981 ÷ 1079 N/mm² - 100 ÷ 110 Kg/mm²
Ø da 7 a 8 mm: resistenza 931 ÷ 1030 N/mm² - 95 ÷ 105 Kg/mm²
Ø da 9 a 19 mm: resistenza 882 ÷ 981 N/mm² - 90 ÷ 100 Kg/mm²
Acciaio inossidabile AISI 301 (W.N. 1.4310)
Ø 24 e 30 mm: resistenza 883 ÷ 981 N/mm² - 90 ÷ 100 Kg/mm²
Finiture superficiali
scopriØ 1,2 / 1,5 / 1,9 mm: bruniti e oliati
Ø da 2,3 a 7 mm: fosfatati e oliati
Ø da 8 a 30 mm: bruniti e oliati
Ø da 1,5 a 30 mm: zincatura elettrolitica
Confezionamento
scopriAnelli in acciaio per molle EN 10132 - 1/4 (DIN 17222):
Ø 1,2 mm: infilati su stecche di acciaio
Ø da 1,5 a 30 mm: sciolti in scatola o infilati su stecche in acciaio (solo fino a Ø 12 mm)
Anelli in acciaio inossidabile A4 – AISI 316 L (W.N. 1.4404) e AISI 301 (W.N. 1.4310):
Ø da 1,5 a 12 mm: infilati su stecche
Ø da 15 a 30 mm: sciolti in scatola
Altre informazioni
Finiture superficiali su richiesta
Su richiesta e per quantitativi / prezzi da concordare in fase di offerta, gli anelli DIN 6799 possono essere forniti con le seguenti finiture:
Zinco Lamellare (Ø ≥ 8 mm)
|
MISURA
|
DIMENSIONI ANELLO
|
DIMENSIONI SEDE
|
DATI COMPLEMENTARI
|
PESO
|
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
d2
h11
|
d3
max
|
s
|
toll
|
a1
|
toll
|
d1
min
|
d1
max
|
m
|
toll
|
n
min
|
FN
kN
|
FN
d1
|
FR
kN
|
g
|
FRg
kN
|
nabl
min ˉ¹
|
Kg/
1000
|
|||
| legenda simbologia | ||||||||||||||||||||
| 1,2 | 3,25 | 0,30 | 0,02 | -0,02 | 1,01 | 0,040 | -0,040 | 1,4 | 2,0 | 0,34 | 0,04 | 0 | 0,6 | 0,04 | 1,5 | 0,12 | 0,4 | 0,06 | 47.000 | 0,007 |
| 1,5 | 4,25 | 0,40 | 0,02 | -0,02 | 1,28 | 0,040 | -0,040 | 2,0 | 2,5 | 0,44 | 0,04 | 0 | 0,8 | 0,07 | 2,0 | 0,22 | 0,6 | 0,11 | 43.000 | 0,018 |
| 1,9 | 4,80 | 0,50 | 0,02 | -0,02 | 1,61 | 0,040 | -0,040 | 2,5 | 3,0 | 0,54 | 0,05 | 0 | 1,0 | 0,10 | 2,5 | 0,35 | 0,7 | 0,17 | 40.000 | 0,027 |
| 2,3 | 6,30 | 0,60 | 0,02 | -0,02 | 1,94 | 0,040 | -0,040 | 3,0 | 4,0 | 0,64 | 0,05 | 0 | 1,0 | 0,15 | 3,0 | 0,50 | 0,9 | 0,24 | 38.000 | 0,060 |
| 3,2 | 7,30 | 0,60 | 0,02 | -0,02 | 2,70 | 0,040 | -0,040 | 4,0 | 5,0 | 0,64 | 0,05 | 0 | 1,0 | 0,22 | 4,0 | 0,65 | 0,9 | 0,32 | 35.000 | 0,074 |
| 4 | 9,30 | 0,70 | 0,02 | -0,02 | 3,34 | 0,048 | -0,048 | 5,0 | 7,0 | 0,74 | 0,05 | 0 | 1,2 | 0,25 | 5,0 | 0,95 | 1,0 | 0,47 | 32.000 | 0,144 |
| 5 | 11,30 | 0,70 | 0,02 | -0,02 | 4,11 | 0,048 | -0,048 | 6,0 | 8,0 | 0,74 | 0,05 | 0 | 1,2 | 0,90 | 7,0 | 1,15 | 1,0 | 0,60 | 28.000 | 0,214 |
| 6 | 12,30 | 0,70 | 0,02 | -0,02 | 5,26 | 0,048 | -0,048 | 7,0 | 9,0 | 0,74 | 0,05 | 0 | 1,2 | 1,10 | 8,0 | 1,35 | 1,1 | 0,70 | 25.000 | 0,231 |
| 7 | 14,30 | 0,90 | 0,02 | -0,02 | 5,84 | 0,048 | -0,048 | 8,0 | 11,0 | 0,94 | 0,05 | 0 | 1,5 | 1,25 | 9,0 | 1,80 | 1,3 | 1,00 | 22.000 | 0,400 |
| 8 | 16,30 | 1,00 | 0,03 | -0,03 | 6,52 | 0,058 | -0,058 | 9,0 | 12,0 | 1,05 | 0,08 | 0 | 1,8 | 1,42 | 10,0 | 2,50 | 1,5 | 1,25 | 20.000 | 0,599 |
| 9 | 18,80 | 1,10 | 0,03 | -0,03 | 7,63 | 0,058 | -0,058 | 10,0 | 14,0 | 1,15 | 0,08 | 0 | 2,0 | 1,60 | 11,0 | 3,00 | 1,6 | 1,50 | 17.000 | 0,904 |
| 10 | 20,40 | 1,20 | 0,03 | -0,03 | 8,32 | 0,058 | -0,058 | 11,0 | 15,0 | 1,25 | 0,08 | 0 | 2,0 | 1,70 | 12,0 | 3,50 | 1,8 | 1,75 | 15.000 | 1,138 |
| 12 | 23,40 | 1,30 | 0,03 | -0,03 | 10,45 | 0,070 | -0,070 | 13,0 | 18,0 | 1,35 | 0,08 | 0 | 2,5 | 3,10 | 15,0 | 4,70 | 1,9 | 2,30 | 13.000 | 1,538 |
| 15 | 29,40 | 1,50 | 0,03 | -0,03 | 12,61 | 0,070 | -0,070 | 16,0 | 24,0 | 1,55 | 0,08 | 0 | 3,0 | 7,00 | 20,0 | 7,80 | 2,2 | 3,30 | 11.000 | 3,119 |
| 19 | 37,60 | 1,75 | 0,03 | -0,03 | 15,92 | 0,070 | -0,070 | 20,0 | 31,0 | 1,80 | 0,08 | 0 | 3,5 | 10,00 | 25,0 | 11,00 | 2,5 | 3,60 | 7.600 | 5,619 |
| 24 | 44,60 | 2,00 | 0,03 | -0,03 | 21,88 | 0,084 | -0,084 | 25,0 | 38,0 | 2,05 | 0,08 | 0 | 4,0 | 13,00 | 30,0 | 15,00 | 3,0 | 4,00 | 5.500 | 8,180 |
| 30 | 52,60 | 2,50 | 0,03 | -0,03 | 25,80 | 0,084 | -0,084 | 32,0 | 42,0 | 2,55 | 0,08 | 0 | 4,5 | 16,50 | 36,0 | 23,00 | 3,5 | 5,30 | 4.200 | 14,440 |
Dimensioni in mm
